T05立式振動電機概述
T05立式振動電機是我公司新型立式振動電機產品，采用先進的單法蘭結構，設計精巧，運行安全可靠，單法蘭結構使得立式振動電機安裝維護方便，同時可大大減輕主機重量，減小主機外形尺寸、簡化主機結構、降低主機成本，使得主機對物料的處理量更大。振動電機激振力能在一定范圍內非常容易地進行有級調節，滿足各種作業需求。
立式振動電機是各種平旋型或復旋型振動機械理想的振動源，廣泛應用于旋振篩、旋振磨機、旋振清理機、振動光篩機、振動混料機等。使用新型密封技術及進口密封件，大大提高了立式振動電機的防塵防潮能力，產品能在各種高塵高潮濕場所安全穩定運行。
T05立式振動電機主要特點：
1.噪音低、能耗低、效率高。
2.體積小、重量輕、啟動迅速。
3.安裝便捷、維護簡單、壽命長。
4.激振力易于無級調整且調節范圍廣、振動無機械傳導。
T05立式振動電機工作原理
T05立式振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。YZUL振動電機由電機本身運行產生易于調整的水平、垂直、傾斜等方向多元激振力，形成物料的快速平面分散、中心聚集、平面旋轉、三維旋轉等多種運動方式，用于控制排料速度、處理精度等機械性能指標，以其獨特的結構特點適應于不同的機械對振動源的要求。

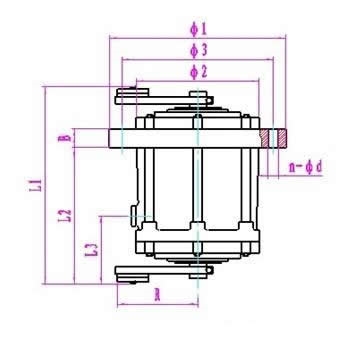

T05立式振動電機安裝尺寸圖
T05立式振動電機的技術參數表
|
型號
|
最大激振力(N)
|
同步轉速
|
功率(KW)
|
電流(A)
|
安裝及外型尺寸
|
|
φ1
|
φ2
|
φ3
|
B
|
N×D
|
L
|
E
|
R
|
|
T05-3-4
|
3000
|
1500
|
0.18
|
0.6
|
230
|
200
|
160
|
20
|
4×φ11.5
|
280
|
100
|
85
|
|
200
|
130
|
|
T05L-5-4
|
5000
|
1500
|
0.25
|
0.74
|
245
|
210
|
170
|
22
|
6×φ11.5
|
320
|
120
|
135
|
|
220
|
155
|
|
T05-8-4
|
8000
|
1500
|
0.55
|
1.5
|
275
|
235
|
195
|
24
|
6×φ14
|
380
|
150
|
140
|
|
240
|
195
|
|
T05-10-4
|
10000
|
1500
|
0.75
|
1.85
|
315
|
265
|
225
|
34
|
8×φ18
|
460
|
165
|
160
|
|
270
|
225
|
|
T05-15-4
|
15000
|
1500
|
1.1
|
2.58
|
315
|
265
|
225
|
34
|
8×φ18
|
470
|
170
|
180
|
|
270
|
224
|
|
T05-30-4
|
30000
|
1500
|
1.5
|
3.6
|
375
|
315
|
272
|
34
|
8×φ22
|
490
|
180
|
200
|
|
320
|
235
|
|
T05-50-4
|
50000
|
1500
|
2.2
|
5.1
|
440
|
380
|
325
|
36
|
8×φ26
|
560
|
260
|
235
|
